詳談舞臺吊桿（包括手動單（復）式、電動吊桿機、數字舞臺吊桿控制系統）的安全使用及維護
吊桿是現代劇場不可缺少的設備，是舞臺上不可缺少的機械設備之一。一臺晚會的圓滿完成離不開好的燈光效果和舞美設計，燈光和衡關設計又離不開吊桿操作，舞臺吊桿的正常使用又離不開正確的操作和 日 常維護與保養。舞臺吊桿隨竹科技的發展，也在不斷的更新?lián)Q代，需加強學習，跟上時代的步伐，在演出時安全操作正確使用，發揮其作用。
吊桿是現代劇場不可缺少的設備，它主要用于懸掛布景、道具、燈光、幕布等設備，從而大大地減輕了工作人員的勞動強度，提高了工作效率，增強了演出效果。因此，它是舞臺上不可缺少的機械設備之一。
一臺晚會的圓滿完成離不開好的燈光效果和舞美設計，燈光和舞美設計又離不開舞臺吊桿操作，吊桿的正常使用又離不開止確的操作和日常維護與保養。要想正確使用和維護與保養，首先要了解吊桿的種類及原理。吊桿的種類有手動單式吊桿、手動復式吊桿、電動吊桿。
一、手動單式吊桿
（一）原理手動單式吊桿是利川鋼絲繩連接平衡塊架和吊桿并使其平衡，當外力作用于棕繩時，吊桿可上、下運動。
（二）組成手動單式吊桿的組成由桿體（無縫或有縫鋼管、角鐵等材料制作）。鋼絲繩、緊固件及附件，吊點定滑輪組，平衡塊架、棕繩、輪架、固繩裝置、緩沖裝置、升降軌道（用鋼絲繩、二角鐵、工字鋼）等組成。
（三） 注意事項
1 ．使用單式吊桿時，必需指定專人操作或在專業人員的指導下進行操作．
2 ．在使用吊桿之前，需調整平衡塊的數星，使之平衡。這樣操作才能輕松自如、安全。
3 ．在拉吊桿棕繩之前，必需先松開固繩器，然后兩手交替拉動。
4 ．需經常檢查鋼絲繩和吊桿是否有松動現象，嚴禁不經檢查就使用吊桿。
5 ．在拆景或吊物時，要先拆下吊桿上的平衡塊（部分），然后放下吊桿，同時將棕繩固緊后再進行工作，嚴防輕重懸數過大，上卜滑行過快，因猛力沖擊而損壞部件，造成意外事故，
二、手動復式吊桿
（一）工作原理
手動復式吊桿的工作原理是：用鋼絲繩連接平衡體和桿體，桿體重量和所懸掛裝備是由平衡塊重量調整，改變平衡塊數量，可改變吊桿的起重量，平衡體的行程是桿體行程的1/2。
〔 二）組成
手動復式吊桿與手動單式吊桿的組成基本相似，不同的是手動復式比手動單式多用了運行滑輪組（有一槽輪和五槽輪），其長度（軌道）約為單式吊桿長度的 1/2。
（三）注意事項
與手動單式吊桿相同．
三、電動吊桿機、控制系統

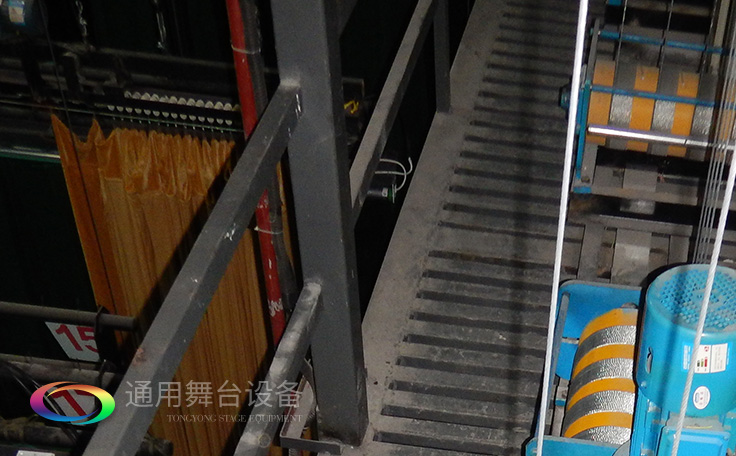

（一） 吊桿卷揚機工作原理吊桿卷揚機采用 2 . 2 乃 kw 低噪音交流電動機，通過蝸輪減速機驅動繩鼓，同時卷起四條鋼絲繩，再通過滑輪組使吊桿上升或下降。
（二）組成

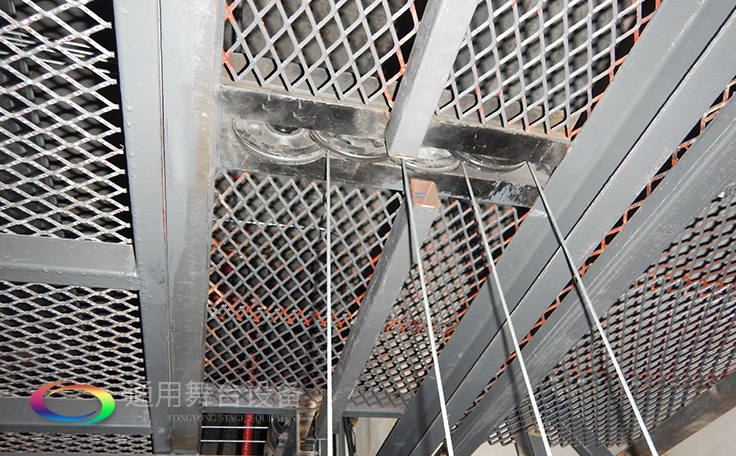

舞臺電動卷揚吊桿由吊桿卷揚機、導向滑輪、吊點滑輪、控制臺、自動吊桿定位器、安全限位開關、鋼管（桿休）、鋼絲繩，鋼絲繩緊固件及其它附件組成．
（三）電氣控制系統工作原理
電氣控制系統的主回路是山吊桿控制臺中的空氣開關保護電路，交流接觸器和卷揚機的電動機以及安全限位開關組成。吊桿控制臺內部裝有總控電源交流接觸器，過流保護，短路保護的烙斷器，熱繼電器，以及沖頂保護、分路控制運行的交流接觸器等。各分路裝有指令開關按鈕（上行、下行、停止三個位）。
（四） 注意事項
1 ．起動按鈕，停止按鈕，可以控制吊桿上升或卜降，吊桿的上卜具有限位控制功能，也可以控制對開幕的開、閉及白動限位等功能，
2 ．開機：啟動控制柜內的空氣開頭，這時三相電源指示燈亮（紅、綠、黃二色） , 檢查電壓指示是否正常，然后打開控制臺面的電鎖開關，啟動總電源按鈕，這時總控交流接觸器吸合工作，如需使用那一道單路吊桿，就啟動那 ? 路的單路控制按鈕即可。也可任意同時使用幾道吊桿的上升或下降。
3 ．為了更進一步考慮安全，在吊桿控制臺上設有沖頂保護電路（也就是雙吸保護 》 。在控制臺的操作面板上設有一只按鈕復位開關，在使用過程中按鈕開關處于正常工作（也就是沖頂保護）。當?shù)鯒U在使用過程中由于限位開關失控或損壞，當?shù)鯒U上升至限位開關時，限位失靈，繼續上升。這時沖頂保護就起到二級保護作用。當?shù)鯒U上升至沖頂保護開關時，控制臺總控交流接觸器控制回路釋放，接觸器總電源關閉，所有分路的吊桿都不能七下運行。這時應將控制臺面板上的按鈕開關按下，再啟動總控制按鈕，總控接觸器吸合工作。這時首先將已沖頂?shù)牡鯒U按一下下降按鈕，待吊桿降至安全位時，松開復位按鈕。【待排除此吊桿的故障或暫停使用該吊桿等演出結束后再進行修復】 ，這時總控接觸器釋放，然后再按一下啟動按鈕恢復正常工作．
4 ．所有電動卷揚機、控制臺須接地。
四、數字吊桿控制系統
舞臺吊桿計算機控制系統利用可靠的工業控制技術，分別在不同地點的多個節點聯系在起，通過 ? 個控制主機作為中央控制器進行統 ? 的監控和管理，集中式控制系統。招個系統采用模塊化結構，操作簡單、運行可靠，是吊桿的較新技術發展水平。
（一）
組成
弱點控制臺，智能控制單元，人機界面單元，傳感器單元。
（二 ） 特點
1 ．操作方便，使川簡單，采川傳統控制臺和計算機相結合方式，二者分別控制，互補影響。
2 ．高度智能化有效消除機械裝置帶來的定位誤差。
3 ．靈活的配置方式，可任意增減吊桿路數。
4 ．可靠的傳感技術，可靠的PLC控制技術，確保系統的安全．吊桿使用領率比較高，很容易導致?lián)p壞．如果，我們維護或者保養不到位很容易發生事故。所以，舞臺吊桿的維護與保養尤為重要。我們每日或者每周應該做一次維護保養工作．維護與保養的內容土要包括以下幾個方面：
1 ．所有舞臺上的線路確保線路穩定、良好、安全。
2 ．接線盒等重點防火部位的配件，確保接線盒等重點防火部位穩定和安全。 3 ．對不符合安全要求的接頭進行規范安裝，確保性能穩定、良好、安全的運行。 4 ．鋼絲繩、滑輪、抱閘、剎車等部件進行檢查，對鋼絲繩進行更換維修以確保吊桿機械系統能穩定、良好、安全的運行。
5 ．吊桿電氣控制系統的控制柜進行全面檢查，對有問題的元器件進行更換，確保桿電氣控制系統的控制柜能穩定、良好、安全的運行。
6 ．每年需給減速機加齒輪油，以保證減速機正常運轉．
7 ．每年對鋼絲繩檢查一次，如有斷股現象，需要整套更換。總之，舞臺吊桿隨著科技的發展，也在不斷的更新?lián)Q代，需加強學習，跟上時代的步伐，在演出時安全操作正確使用，發揮其作用。
作者：李章偉
